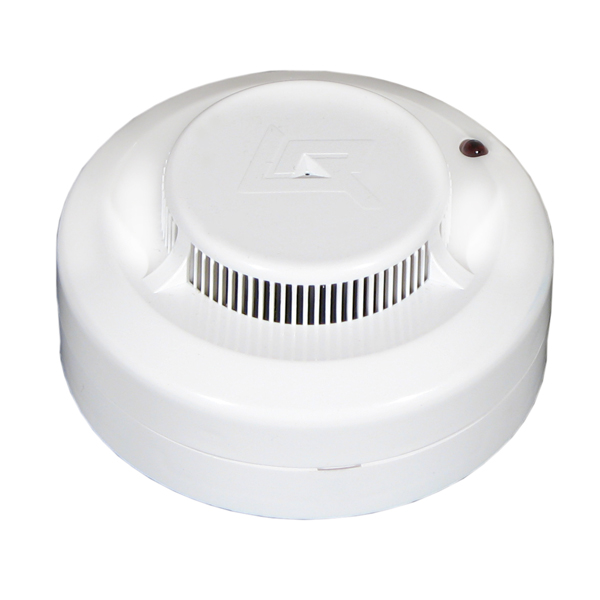

89748 ИП 212-141 извещатель пожарный дымовой оптико-электронный, 9-30В,45мкА, (кор. 20шт или 27шт.)

_x000D_ КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

_x000D_ Извещатель пожарный ИП 212-141 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала 'Пожар' осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя._x000D_

_x000D_

_x000D_ Извещатель пожарный ИП 212-141 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
_x000D_ Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима 'Неисправность' при изъятии датчика из розетки.

_x000D_ Извещатель ИП 212-141предназначен для круглосуточной и непрерывной работы со следующими приборами:_x000D_

• ППК-2;
_x000D_
• «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
_x000D_
• ППКОП 0104065-20-1 'Сигнал-20';
_x000D_
• приборами Гранд Магистр;
_x000D_
• приборами Гранит;
_x000D_
• приборами ВЭРС;
_x000D_
• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал 'Пожар' в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.
_x000D_

_x000D_ ОСОБЕННОСТИ

Улучшенные потребительские свойства:
_x000D_ - промигивание светодиода в дежурном режиме;
_x000D_ - в извещателе применена микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
_x000D_ - малые габаритные размеры и современный дизайн корпуса;
_x000D_ - наличие запирающего устройства;
_x000D_   - корпус извещателя изготовлен из ударопрочного и износостойкого материала  АБС;
Безвинтовой способ крепления проводов:
_x000D_ - БЫСТРОТА крепления проводов
_x000D_ Уменьшение времени затрачиваемого на подключение
_x000D_ проводов связано с применением кнопки-зажима;
_x000D_ - НАДЕЖНОСТЬ электрического контакта
_x000D_ С течением времени за счет упругого поджима проводов не возможно ослабление зажима;
_x000D_ - КОМПАКТНОСТЬ зажимного устройства
_x000D_ Соседнее расположение контактов питания и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов.
_x000D_ - снижение вероятности потери электрического контакта в соединении
_x000D_ - предусмотрена возможность применения защиты от съема датчика без специального инструмента
Аэродинамические показатели:
_x000D_ В извещателе ИП 212-141 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели
Унификация деталей:
_x000D_ - розетка унифицирована для извещателей ИП 212-45, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов);

_x000D_ Примечание:
_x000D_ *сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
_x000D_ ** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо 'Пятый контакт'_x000D_

_x000D_ Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
_x000D_ Номиналы добавочных резисторов для подключения к приборам:
_x000D_   - Сигнал -20, Сигнал-20П - 1,6 кОм ± 5%
_x000D_   - Гранит - 510 Ом  ± 5%
_x000D_   - Гранд Магистр - 750 Ом  ± 5%_x000D_

_x000D_ Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01_x000D_

_x000D_ Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -'ПЯТЫЙ КОНТАКТ'
_x000D_ Для самостоятельного крепления резистора необходимо:
_x000D_ 1.Шайба 3 ГОСТ 10450 - 2 шт.
_x000D_ 2.Винт самонарезающий ?3 мм - 1 шт.

_x000D_ По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.

_x000D_ Схемы подключения извещателей к приемно-контрольному прибору с использованием 'Пятого контакта'_x000D_

_x000D_ Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена ниже:_x000D_
